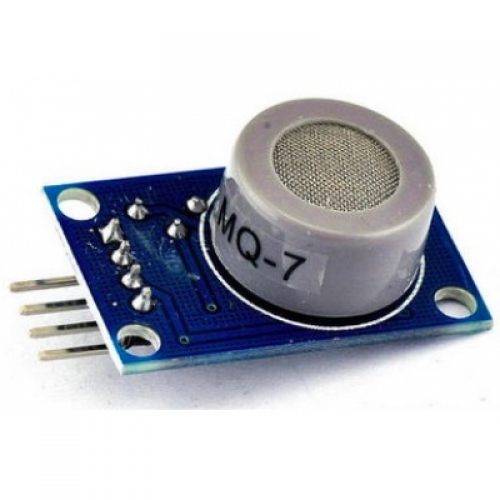

MQ-7 CO Carbon Monoxide Coal Gas Sensor Module

وحدة استشعار الغاز MQ-7 (CO – أول أكسيد الكربون) هي جهاز يستخدم للكشف عن تركيزات أول أكسيد الكربون (CO) في الهواء. يقوم المستشعر بإخراج قراءة التركيز كجهد تمثيلي (Analog Voltage)، ويمكنه قياس التركيزات في نطاق 10 إلى 10,000 جزء في المليون (ppm).

يعمل هذا المستشعر في درجات حرارة تتراوح من -10 إلى 50 درجة مئوية ويستهلك تيارًا أقل من 150 مللي أمبير عند 5 فولت.

توفر وحدة MQ-7 مخرجات رقمية وتمثيلية. يمكن تعديل المستوى العتبي للمخرجات الرقمية بسهولة باستخدام الإعداد المسبق الموجود على اللوحة. كما يمكن توصيل وحدة الاستشعار بسهولة مع الميكروكونترولر أو Arduino وغيرها من الأنظمة.

الشروط القياسية لاختبار المستشعر:

• درجة الحرارة: 20 درجة مئوية ± 2 درجة مئوية

• الرطوبة: 65% ± 5% RH

• دائرة الاختبار القياسية:

  • Vc: 5.0 فولت ± 0.1 فولت

  • Vh(high): 5.0 فولت ± 0.1 فولت

  • Vh(low): 1.5 فولت ± 0.1 فولت

المميزات:

• الجهد التمثيلي: كلما زادت تركيزات الغاز، زاد الجهد المخرج.

• حساس للكشف عن أول أكسيد الكربون مع حساسية عالية.

• أربعة ثقوب براغي لتسهيل تركيب المستشعر.

• عمر خدمة طويل مع استقرار موثوق.

• استجابة سريعة و خصائص استعادة ممتازة.

العبوة تحتوي على:

• 1 x MQ-7 CO مستشعر أول أكسيد الكربون.
